TERMÉK ÁTTEKINTÉSE

HA-003-M

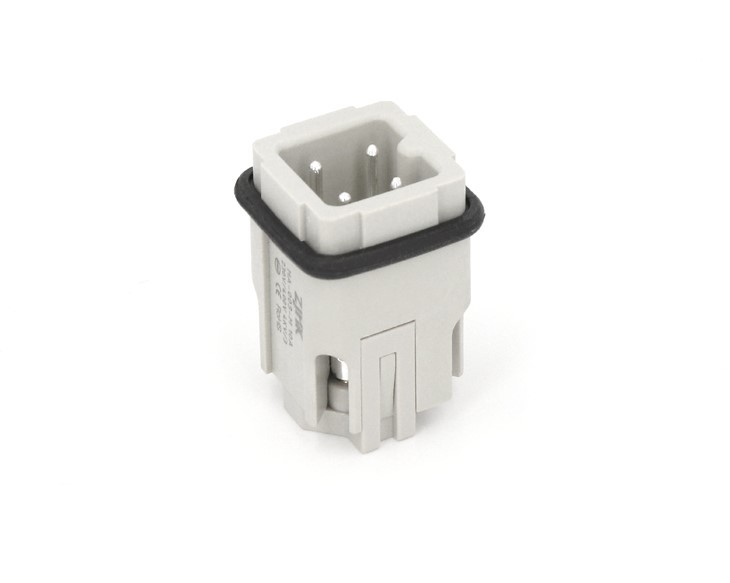

A slim sorozatú betétek kisebb helyen 3 vezetékkel csatlakoztathatók. 4 érintkezővel van konfigurálva: 3 az áramátvitelhez és 1 a földeléshez. Ez a terméksorozat tökéletesen kompatibilis a Harting 3A sorozattal. Előnyök: hatékonyan növeli a beépítés rugalmasságát, és széles körben használható szekrényekben számos kapcsolódó iparágban.

Műszaki jellemzők

Műszaki adatok

DIN EN 60 664/DIN EN 61 984

Kapcsolatok száma

Névleges áram

10A

Névleges feszültségű vezető{0}}földelés

230V

Névleges feszültségű vezető{0}}vezető

400V

Névleges impulzusfeszültség

4kV

Szennyezettségi fok

Névleges feszültség UL Csa. szerint

600V

Szigetelési ellenállás

10-nél nagyobb vagy egyenlő¹⁰Ω

Anyag

Polikarbonát

Hőmérséklet határértéke

-40 fok ...+125 fok

Gyúlékonyság UL94 szerint

Mechanikus élettartam{0}}párosítási ciklusok

500-nál nagyobb vagy egyenlő

Kapcsolatok

Rézötvözet

Anyag

Kemény{0}}ezüstözött

Érintkezési ellenállás

Kisebb vagy egyenlő, mint 1 mΩ

Vezetékmérő

1.0-2,5 mm²

AWG

18-14

Meghúzási nyomaték

0,25 Nm

MŰANYAG ALKATRÉSZ

A SABIC polikarbonát (PC) ideális anyag nagy teherbírású{0}}csatlakozóbetétekhez, nagy mechanikai szilárdságot, hőállóságot (125 fokig) és kiváló elektromos szigetelést kínál. Ütésállósága, méretstabilitása és UL94 V-0 tűzveszélyessége megbízható teljesítményt biztosít olyan zord körülmények között is, mint az autóipar, az ipari és a megújuló energiaforrások alkalmazása.

MENTÁLIS KOMPONENS

Az érintkezők gyártása anyagválasztással, precíziós alakítással, alakítással, hőkezeléssel, bevonattal, szigorú teszteléssel és végső összeszereléssel történik. 3 μm-es ezüstözött-vagy aranyozott-érintkezőket biztosítunk a tartósság és a magas vezetőképesség biztosítása érdekében. Minden terméket alaposan tesztelnek, hogy garantálják a legjobb minőséget és megbízhatóságot.

ELEKTROMOS TELJESÍTMÉNY

A bal oldali képen a HA-003 sorozat áramterhelhetősége látható. Ugyanilyen körülmények között a HA-003 biztonságosan kezeli a nagyobb áramokat. A magasabb hőmérséklet csökkenti az üzemi áramot, míg a vastagabb vezetékek növelik a kapacitást.

telepítési utasításokat

Csatlakoztassa a vezetékeket alulról, csavarhúzóval húzza meg a csavarokat, és illessze őket a dugós betétekhez.

Hogyan kell telepíteni?>>

VÁLTOZAT-PERSPEKTIVÁK

ALSÓ

Alul három bekötési lyuk és egy földelőnyílás található. Feszítőcsavarok az oldalán.

TOP

Három tűbetét és egy földelő vezeték, vízálló tömítéssel.

SZAKMAI TESZT

Termékeink szigorú minőségi teszteken estek át, beleértve a sópermet tesztet, az állandó hőmérséklet/páratartalom vizsgálatát, a vízszigetelés ellenőrzését, az UV-ellenállás értékelését, a behelyezési/kihúzási erő mérését és egyéb megbízhatósági vizsgálatokat.
