TERMÉK ÁTTEKINTÉSE

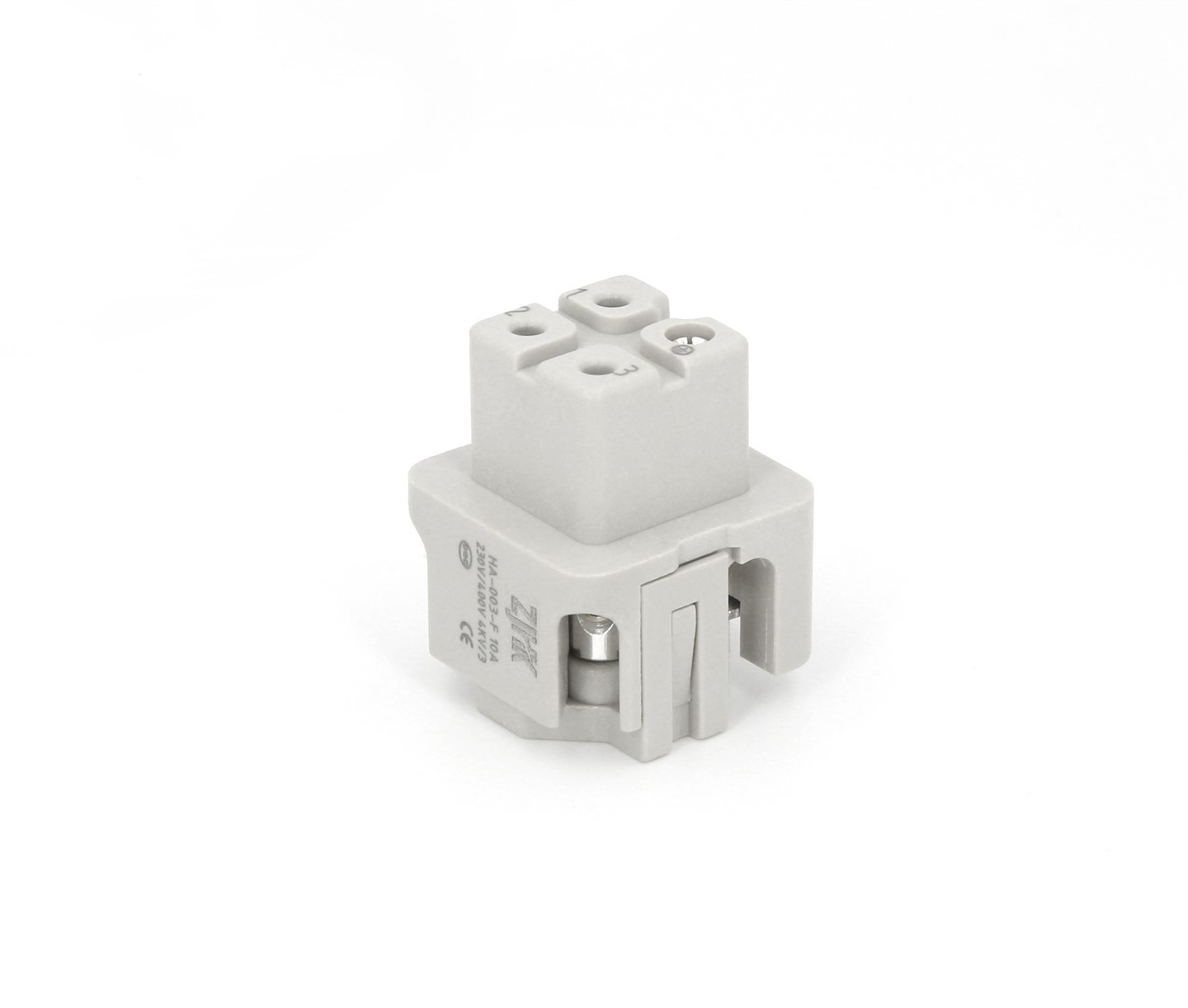

HA-003-F

Ez a vékony, 3 tűs csatlakozó helyet takarít meg szűk telepítéseknél. 1,0-2,5 mm²-es vezetékekkel működik, és akár 10 A tápfeszültséget is kezel. A kialakítás 3 tápérintkezőt és 1 földelő érintkezőt tartalmaz a biztonság érdekében.

Kemény szürke műanyagból készült, ezüstözött érintkezőkkel{0}}, így illeszkedik a Harting 3A sorozathoz. A csavaros kapcsok rögzítik a vezetékeket (0,25 Nm nyomaték). Tökéletes kapcsolószekrényekhez fűtőberendezésekben. product-700-52

Műszaki jellemzők

Műszaki adatok

DIN EN 60 664/DIN EN 61 984

Kapcsolatok száma

Névleges áram

10A

Névleges feszültségű vezető-földelés

230V

Névleges feszültségű vezető{0}}vezető

400V

Névleges impulzusfeszültség

4kV

Szennyezettségi fok

Névleges feszültség UL Csa. szerint

600V

Szigetelési ellenállás

10-nél nagyobb vagy egyenlő¹⁰Ω

Anyag

Polikarbonát

Hőmérséklet határértéke

-40 fok ...+125 fok

Gyúlékonyság UL94 szerint

Mechanikus élettartam{0}}párosítási ciklusok

500-nál nagyobb vagy egyenlő

Kapcsolatok

Rézötvözet

Anyag

Kemény{0}}ezüstözött

Érintkezési ellenállás

Kisebb vagy egyenlő, mint 1 mΩ

Vezetékmérő

1.0-2,5 mm²

AWG

18-14

Meghúzási nyomaték

0,25 Nm

MŰANYAG ALKATRÉSZ

A SABIC polikarbonát (PC) kiváló anyag a nagy teherbírású{0}}csatlakozóbetétekhez, amely egyesíti a nagy mechanikai szilárdságot a hőállósággal (125 fokig) és a kiváló elektromos szigeteléssel. Ütésállósága, méretstabilitása és UL94 V-0 égésgátlása megbízható teljesítményt biztosít olyan igényes alkalmazásokban, mint az autóipar, az ipar és a megújuló energia szektor.

MENTÁLIS KOMPONENS

Az érintkezők gondos anyagválasztással, precíz öntéssel, alakítással, hőkezeléssel, bevonattal, szigorú teszteléssel és végső összeszereléssel készülnek. 3 μm-es ezüsttel vagy aranyozott{2}}érintkezőket kínálunk a nagyobb tartósság és kiváló vezetőképesség érdekében. Minden termék szigorú tesztelésen esik át, hogy biztosítsa a legjobb-minőségű teljesítményt és megbízhatóságot.

műszaki előírás

áramterhelhetőség

A vékony sorozatú csatlakozók három vezetékkel csatlakoztathatók egy kompakt területen. 4-tűs elrendezésű-három az energiaátvitelhez és egy a földeléshez – ez a termékcsalád teljes kompatibilitást kínál a Harting 3A sorozatával. A további előnyök közé tartozik a fokozott telepítési képesség, ami ideálissá teszi szekrényrendszerekhez és különféle melegcsatornás gépekhez.

TOVÁBBI RÉSZLETEK

OLDAL

nézd meg többet

ALSÓ

nézd meg többet

BEVEL

nézd meg többet

EGY KÉSZLET

nézd meg többet

telepítési utasításokat

Csatlakoztassa a vezetékeket alulról, csavarhúzóval húzza meg a csavarokat, és illessze őket a dugós betétekkel.

További információ a telepítésről>>

MEGBÍZHATÓ PARTNER

SZAKMAI VIZSGÁLAT

Termékeink szigorú minőségellenőrzésen esnek át a magas színvonal biztosítása érdekében. Sópermettel teszteljük a korrózióállóságot, állandó hő- és páratartalom mellett ellenőrizzük a környezeti tartósságot, valamint vízálló és UV-állósági tesztekkel igazoljuk a kültéri teljesítményt. A csatlakozók megbízhatóságát behelyezési és kihúzási erőtesztekkel, valamint egyéb alapos minőségellenőrzésekkel is értékeljük.

További információ a tesztelésről>>
