TERMÉKEK LEÍRÁSA
HME-005-fS

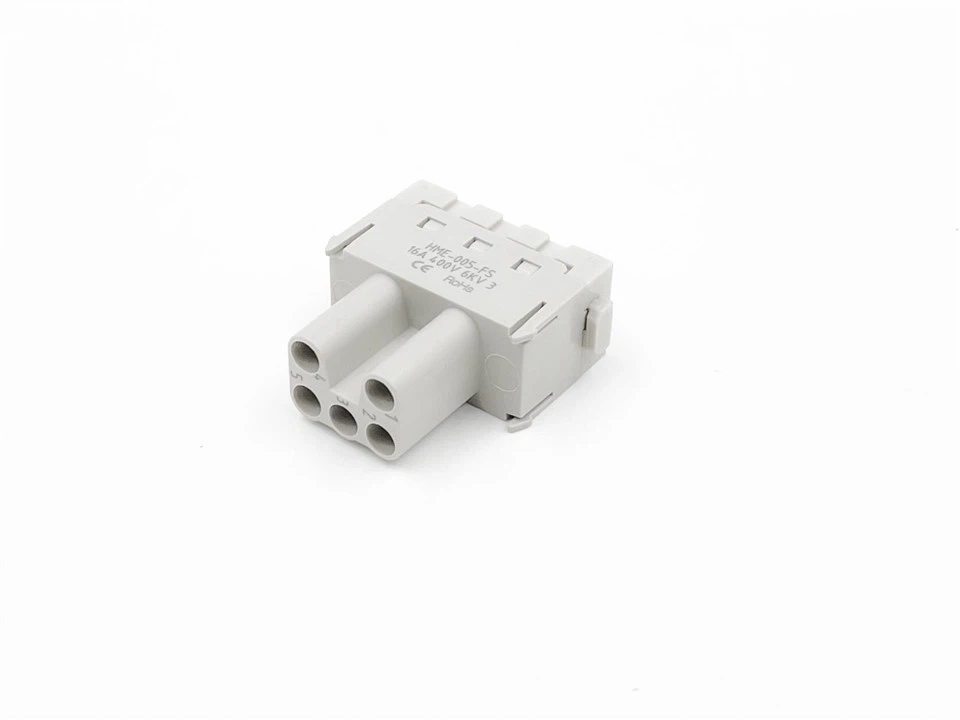

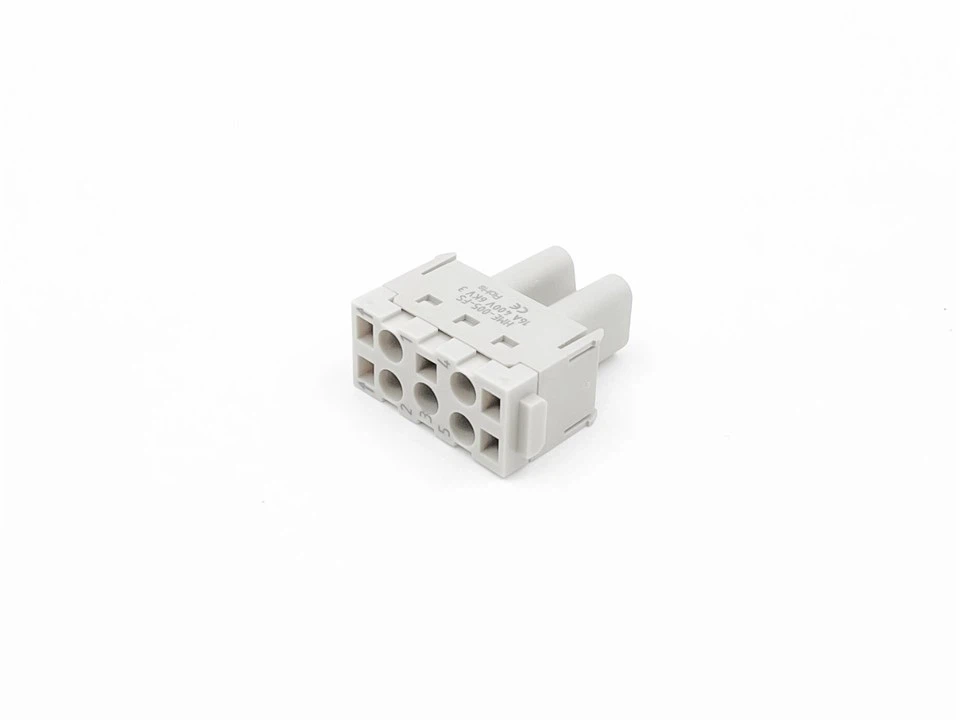

A képen a termék összekötő oldala látható, ezüst{0}}bevonatú tűkkel, amelyek megbízható elektromos vezetőképességet biztosítanak. A HME-005-FS sorozatú betét a ketrecbilincs belső érintkezőit használja, hogy biztonságos és stabil kapcsolatot biztosítson a vezetékek lezárásához a berendezés végén, lehetővé téve a következetes jelátvitelt. Ezt az 5-tűs modult öt vezeték csatlakoztatására tervezték, és támogatja a 0,14 és 2,5 mm² közötti vezetékkeresztmetszeteket. Egyrészes présöntvény háza robusztus szerkezetet kínál, amely ellenáll a deformációnak, így biztosítja a hosszú távú tartósságot és teljesítményt.
MŰSZAKI JELLEMZŐK
Műszaki adatok
DIN EN 60 664
DIN EN 61 984
Betétek
Kapcsolatok száma
5
Elektromos adatok EN szerint 61 984
Névleges áram
16A
Névleges feszültség
400V
Névleges impulzusfeszültség
6kV
Szennyezettségi fok
3
Névleges feszültség Acc. az UL/CSA-hoz
600V
Szigetelési ellenállás
10-nél nagyobb vagy egyenlő10Ω
Anyag
Polikarbonát
Hőmérséklet határértéke
-40 fok ...+125 fok
Gyúlékonyság UL94 szerint
V0
Mechanikus élettartam{0}}párosítási ciklusok
500-nál nagyobb vagy egyenlő
Kapcsolatok
Anyag
Rézötvözet
Felület
Kemény{0}}ezüstözött
Érintkezési ellenállás
Kisebb vagy egyenlő, mint 3 mΩ
Crimp terminál
mm2
0,14-2,5 mm2
AWG
26-14
SZAKMAI TESZT
HAOKE fejlett eszközei vannak a nagy igénybevételű{0}}csatlakozók gyártásához és teszteléséhez. Ezek az eszközök a teljes életciklust lefedték az anyagteljesítménytől az elektromos biztonságig, a mechanikai szilárdságig és a környezeti alkalmazkodóképességig, tudományos védelmi vonalat építve a termékminőség érdekében.
ALAPVETŐ TARTOZÉKOK
gép oldala
A 16A-es besorolású apa és női csapjaink precíziós-tervezése automatizált prés-öntéssel történik. A tartós 3 μm-es ezüstbevonattal alacsony érintkezési ellenállást, stabil áramellátást és kifogástalan jelintegritást biztosítanak az igényes alkalmazásokhoz. Az 5-tűs krimpelőmodul a gépeket ketrec-bilincs-végződésen keresztül köti össze, támogatja a 16A áram és 400V feszültség robusztus átvitelét.
Összefűz
Az 5-tűs oldalon az apa és az anyafejek egymáshoz illeszkedő csatlakozókon keresztül kapcsolódnak egymáshoz, hogy biztosítsák a stabil tápellátást és a jel integritását, 16 A és 400 V névleges feszültséggel. Ez a belső nézet szemlélteti a termék szerkezetét, átfogó képet adva annak kialakításáról. Az 5 tűs átmenő furatú változatok jelölt és jelöletlen típusban is kaphatók.
SZAKMAI FELSZERELÉSEK
01.
Energiadiszperzív röntgenfluoreszcencia-spektrométer
Az EDXRF spektrométerek roncsolásmentes, gyors és pontos több-elem-elemzést biztosítanak a nátriumtól (Na) az uránig (U), szilárd, por és folyékony minták támogatására. A minőségellenőrzés és a K+F szempontjából elengedhetetlenek, lehetővé teszik a pontos összetételmérést, a szennyeződések azonosítását és a megfelelőség ellenőrzését, megbízható adatokat kínálva az anyagfejlesztéshez és a folyamatoptimalizáláshoz. Könnyű használatuk és hatékonyságuk nélkülözhetetlenné teszi őket a modern ipari és tudományos alkalmazásokban.
02.
DC hőmérséklet-emelkedési teszt
Ez a teszt figyeli a vezeték hőmérsékletét terhelés alatt, hogy meghatározza a biztonságos áramkapacitást. Az áramerősség növekedésével az ellenállásos fűtés hőmérséklet-emelkedést okoz, csökkentve az amperát. Az értékelés figyelembe veszi a vezeték méretét, a környezeti feltételeket és a termikus tulajdonságokat a biztonságos működési határértékek megállapítása és az elektromos rendszerek túlmelegedésének megakadályozása érdekében.
ALKALMAZÁSOK
A ROBOTIPARBAN
A nagy teherbírású{0}}csatlakozók kritikusak a robotikában, különösen az Automated Guided Vehicles (AGV-k) esetében. Gyors, megbízható töltést tesznek lehetővé több mint 500 párosítási ciklussal, minimalizálva az állásidőt. Ezzel egyidejűleg stabil jelátvitelt biztosítanak a vezérlőrendszerekkel való valós idejű kommunikációhoz-, garantálva a hatékony és biztonságos raktári műveleteket.
TENGERI ALKALMAZÁSOK
A tengeri alkalmazásokban a nagy teljesítményű{0}}csatlakozók kritikus, nagy{1}}megbízhatóságú összeköttetéseket biztosítanak az áramellátáshoz, a jelekhez és az adatátvitelhez. Létfontosságúak a meghajtórendszerekben, az energiatermelésben és a fedélzeti gépekben. Úgy tervezték, hogy ellenálljon az olyan zord körülményeknek, mint a nagy áramerősség, az extrém vibráció és a korrózió, robusztus tömítésük (pl. IP68/IP69K) biztosítja a hajók működési integritását, biztonságát és hatékonyságát.
ÉPÍTŐGÉPEK
A nagy teherbírású{0}}csatlakozók létfontosságúak az építőipari gépek számára, amelyek extrém körülmények között, porral, vibrációval és hőmérséklet-ingadozásokkal üzemelnek. Megbízható elektromos csatlakozásokat biztosítanak a motorvezérlőkhöz, a vibrációs rendszerekhez és a műszerfalakhoz. Kiváló ütés- és környezetállóságukkal stabil teljesítményt és precíz vezérlést biztosítanak, támogatva az olyan berendezések hatékonyságát és biztonságát, mint a hengerek és tömörítők.
SZAKMAI CSAPAT
A Zhejiang Haoke Electrical Co., Ltd. csapata nagy teherbírású csatlakozókra szakosodott, és összehozza a K+F, a gyártás, az értékesítés és az értékesítés utáni szolgáltatások{3}}tehetségeit. A szilárd műszaki erővel és gazdag iparági tapasztalattal rendelkező csapatot az innováció hajtja, a minőség szigorú ellenőrzése érdekében ragaszkodik a mesterségbeli tudáshoz, és megbízható terméktámogatást nyújt az ügyfelek számára különböző területeken hatékony együttműködés és átgondolt szolgáltatás révén, segítve a vállalkozásokat a folyamatos fejlődésben.
Csapat
TISZTELET ÉS BIZONYÍTVÁNYOK
EAC
UKCA
UL
CE
RoHS
A HAOKE ELECTRIC-RŐL
13+
ÉVEK
2012 végétől a mai napig csapatunk folyamatosan bővül.
20+
BIZONYÍTVÁNYOK
Megszereztük a legtöbb szakmai tanúsítványt az iparágban, és ragaszkodunk a nemzetközi gyártási szabványokhoz.
83+
EXPORT ORSZÁGOK
Nagyon sok díjat nyertünk az erős kreativitásért.
GYAKRAN FELTETT KÉRDÉSEK
Mi az előnye a Hartinghoz, az ILME-hez, a TE-hez (SIBAS) képest?
+
-
HDC-nk tökéletesen helyettesíti a Hartingot, ILME-t, TE-t (SIBAS), a legtöbb ügyfél, aki korábban is használja ezeket a márkákat, a teszt után minket választ. Árunk is alacsonyabb, mint a Harting 40-50%.
Milyen kereskedelmi feltételeket fogadhat el?
+
-
Kereskedelmi feltételek, EXW & FOB & CIF & DDP & CFR az Ön választása szerint.
Mi a szállítási idő?
+
-
A tömeges megrendelés általában 7–10 napot vesz igénybe, kis rendelés esetén 1–3 nap is elegendő. Az egyedi megrendelések több időt vesznek igénybe.
Ha probléma van a termék minőségével, hogyan lehet azt megoldani?
+
-
12 hónap garanciát vállalunk, ha minőségi probléma adódik, az árut visszahívjuk és időben kicseréljük.
