Termékleírás
HA-032-F

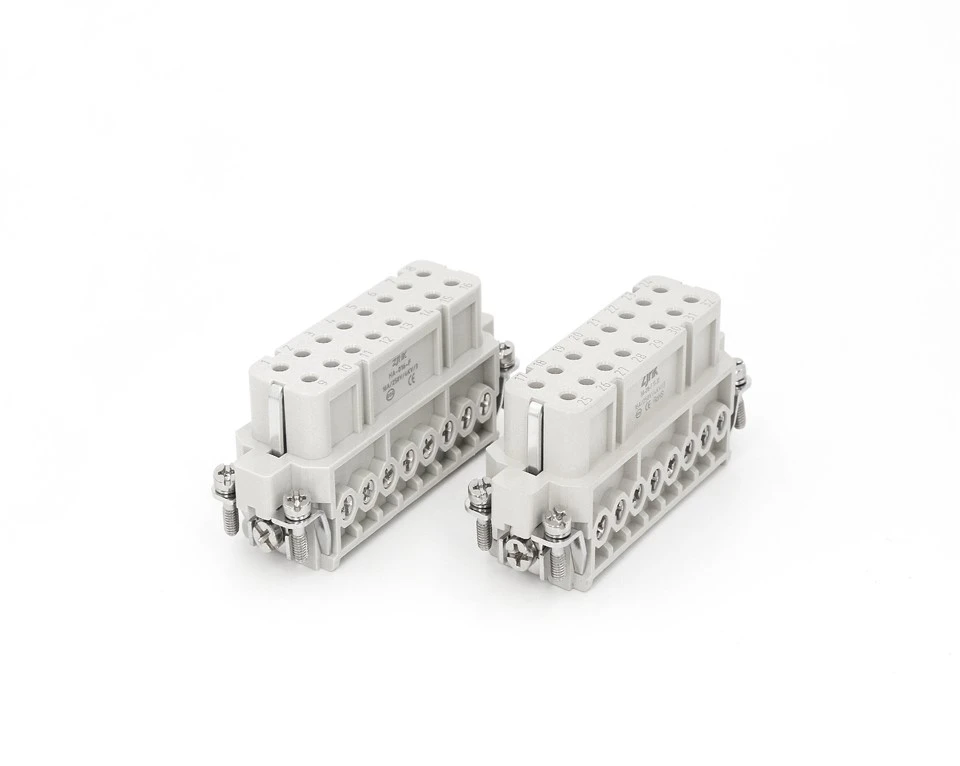

A HA-032 sorozatú betétek kompakt felépítésűek, 32 sűrűn elhelyezett vezetéket integrálnak, és a földelő csatlakozót oldalra helyezik. Amint az ábrán látható, ennek a terméknek az elektromos átviteli része 32 ezüstözött érintkezőből áll, amelyek valójában két független 16 tűs csatlakozóból állnak, amelyek mindegyike eltérő számmal van megjelölve a megkülönböztetés érdekében. Univerzális és jelöletlen változatokat is kínálunk, hogy biztosítsuk a széles körű kompatibilitást a hagyományos csatlakozókkal. Ez a kialakítás jelentősen növeli a helykihasználást és biztosítja a berendezés teljesítményének megbízhatóságát.
műszaki előírás
Műszaki adatok
DIN EN 60 664/DIN EN 61 984
Kapcsolatok száma
32
Névleges áram
16A
Névleges feszültség
250V
Névleges impulzusfeszültség
4kV
Szennyezettségi fok
3
Szennyezettségi fok2 Szintén
16A 230/400V 4kV 2
Névleges feszültség UL Csa. szerint
600V
Szigetelési ellenállás
10-nél nagyobb vagy egyenlő10Ω
Anyag
Polikarbonát
Hőmérséklet határértéke
-40 fok ...+125 fok
Gyúlékonyság UL94 szerint
V0
Mechanikus élettartam{0}}párosítási ciklusok
500-nál nagyobb vagy egyenlő
Kapcsolatok
Anyag
Rézötvözet
Felület
Kemény{0}}ezüst/Kemény-aranyLemezezett
Érintkezési ellenállás
Kisebb vagy egyenlő, mint 1 mΩ
Csavaros csatlakozó
Vezetékmérő
1.0-2,5 mm²
AWG
18-14
Meghúzási nyomaték
0,5 Nm
A TERMÉK NYERSANYAGA
Termékeink fröccsöntött alumínium házakat használnak, amelyek kiváló védelmet nyújtanak a szennyeződés, a nedvesség és a mechanikai igénybevétel ellen. Úgy tervezték, hogy biztosítsák a gépek és berendezések biztonságos, egyszerű és hatékony összeszerelését, miközben jelentősen növelik az általános ellenállást, tartósságot és vízálló teljesítményt.
HAJTÓSÁG
A bal oldali ábra a HA-032-F sorozat névleges specifikációit mutatja be. A legtöbb hasonló plug-in konfigurációhoz képest ez a sorozat azonos feltételek mellett nagyobb áramterhelést támogat. Ezen túlmenően áramvezető képessége jelentősen megnő a nagyobb vezeték-keresztmetszeti területtel.
ÁTFOGÓBB SZEMPONT
Oldalnézet
Amint a bal oldali ábrán látható, a HA-032 sorozatú betétek két 16 tűs chipből állnak. A kettő közötti egyértelmű megkülönböztetés érdekében minden betét külön azonosító számmal van ellátva. A műanyag alkatrészek importált polikarbonát (PC) anyagból készülnek, amely kiválóan ellenáll a zord környezeti feltételeknek.
Alsó vezetékek
Alulról nézve az áramot és a jeleket összekötő vezetékek az alján lévő anyabetéteken keresztül csatlakoztathatók. A vezetékek csatlakoztatása után húzza meg őket az oldalsó csavarokkal, hogy befejezze a teljes ferlet csatlakoztatását. Az 1 négyzetmillimétertől a 2,5 négyzetmilliméterig terjedő vezetékspecifikációk mindegyike használható a bekötéshez.
DC HŐMÉRSÉKLET-EMELÉSI VIZSGÁLAT
Ez az elemzés felméri a vezetékek üzemi hőmérsékletét, hogy megállapítsa a maximálisan megengedett áramerősséget. A megnövekedett áramerősség rezisztív fűtést generál, ami a hőmérséklet emelkedését és az áramátviteli képesség megfelelő csökkenését okozza. Az értékelés magában foglalja a vezeték geometriáját, a környezeti feltételeket és a termikus tulajdonságokat a biztonságos működési határok megállapítása és az elektromos rendszerek túlmelegedésének megakadályozása érdekében.
Célkitűzés
Fűtési mechanizmus
Kulcstényezők
Cél
Célkitűzés
A vezetőkben megengedett legnagyobb áramerősség meghatározása.
Fűtési mechanizmus
Az ellenállásos fűtés az áramerősség emelkedésével növekszik.
Kulcstényezők
Figyelembe veszi a geometriát, a környezeti és a termikus tulajdonságokat.
Cél
A túlmelegedés megelőzése és az elektromos rendszer biztonságának biztosítása.
SZÉLES ALKALMAZÁSOK
A KÖVETKEZŐ-GENERÁCIÓS IPARI CSATLAKOZÁSI PLATFORM
Ez az igényes környezetekre tervezett integrált energia{0}}és-adatmegoldás zökkenőmentesen összekapcsolja a nagy-sebességű nyomtatókat, intelligens szövőszékeket és IIoT-hálózatokat egyetlen robusztus termelési ökoszisztémává. Moduláris,-előre összeszerelt kialakítása közvetlenül csatlakoztatható a meglévő rendszerekhez, drasztikusan csökkentve az integrációs időt és a vezetékezési költségeket, miközben megnöveli a berendezés élettartamát. IP68-besorolású házaival és katonai-minőségű EMI-árnyékolásával teljes védelmet biztosít a por, a nedvesség és az interferencia ellen, garantálva az érzékelőktől, szervóktól és felhőinterfészektől származó megszakítás nélküli adatáramlást.
A NEHÉZ{0}}HASZNÁLATI CSATLAKOZÓK SZEREPE A MOTORIRÁNYÍTÓ RENDSZEREKBEN
A nagy teherbírású csatlakozók kritikus alkatrészekként szolgálnak, amelyek összekötik az érzékelőket, működtetőket és vezérlőegységeket a repülőgép-hajtóművekben. Vezérlőjeleket és valós idejű megfigyelési adatokat{1}} továbbítanak szélsőséges üzemi körülmények között, beleértve a magas hőmérsékletet és az erős vibrációt. Robusztus kialakításuk stabil elektromos csatlakozásokat biztosít, lehetővé téve a vezérlőrendszer számára a motor teljesítményének pontos felmérését és a paraméterek gyors beállítását. Ez növeli a működési megbízhatóságot, hatékonyságot és biztonságot a repülés során.
A NEHÉZ-KAPCSOLATOK SZEREPE A PV-RENDSZEREKBEN
Az inverter, a fotovoltaikus rendszerek központi eleme, az egyenfeszültséget váltóárammá alakítja. Nagy teljesítményű-csatlakozók kötik össze az invertert a hálózattal, lehetővé téve a hatékony energiaátvitelt. Mivel az inverterek hőt termelnek, és gyakran magas hőmérsékletű környezetben működnek, ezeknek a csatlakozóknak kiváló hőállóságot és hőelvezetést kell biztosítaniuk. Stabil teljesítményt biztosítanak termikus igénybevétel mellett, fenntartják a nagy-áramátvitelt, és minimalizálják az energiaveszteséget.
SZÁLLÍTÁS
A vasúti közlekedésben használt nagy teherbírású csatlakozók moduláris egységekben integrálják a tápellátást, a vezérlőjeleket, az adatkommunikációt és a fékezési funkciókat, hatékony plug{0}}and-megoldást kínálva. Megbízható működést biztosítanak a kritikus vontatási és jelzőrendszerekben, még szigorú környezeti feltételek mellett is. A kialakítás leegyszerűsíti a telepítést, növeli a tartósságot, és megfelel a szigorú ipari szabványoknak, teljes funkcionalitást biztosítva kompakt és robusztus interfészen keresztül.
